一、undo的概念
事务在进行回滚时，就需要undo日志。因此，在对数据库进行修改时，innodb引擎不仅产生redo log，还会产生 一定量的undo log。
redo log存储在重做日志文件中，而undo log则是存在数据库内部的一个特殊段（segment）中。这个段称为undo 段（undo segment），undo段位于共享表空间里面。可以通过py_innnodb_info.py工具来查看共享表空间ibdata1中undo的数量。
Total number of page: 4864:
Insert Buffer Bitmap: 1
System Page: 135
Transaction system Page: 2
Freshly Allocated Page: 3661
Undo Log Page: 937
File Segment inode: 6
B-tree Node: 119
File Space Header: 3
可以看到undo的数量为937个。undo是逻辑日志，它只是逻辑上恢复数据库，并不是物理上把数据库恢复到原来的样子。除了回滚，undo日志还有个作用是MVCC。当用户读取一条记录时，若已经被其它事务占用，则当前事务可以通过undo读取之前的行版本信息，实现非锁定读。
二、undo存储管理
innodb引擎对undo的管理采用段的方式，引擎的每个回滚段（rollback segment）记录了1024个undo log segment,而在每个undo log segment中进行页的申请。共享表空间偏移量为5（0，5）的页记录了所有rollback segment header所在的页，这个页的类型为FIL_PAGE_TYPE_SYS。
1.2版本后，可以通过参数对rollback segment进行控制：
• Innodb_undo_directory 设置rollback segment文件所有的路径
• Innodb_undo_logs 设置rollback segment的个数
• Innodb_undo_tablespace 设置构成rollback segment文件的数量
Undo log segment分配页并写入undo log这个过程也需要写入重做日志，当事务提交时，innodb引擎会：
将undo log放到列表中，等待后面的purge操作；判断undo log所在的页是否可以重用，若可以，分配给下个事务使用。事务提交后不能马上删除undo log和undo log所在的页，因为有可能其它事务需要通过undo log来得到行记录之前的版本。什么时候删除undo log和undo log所在的页，由purge线程来确定。
三、undo log的格式
undo log分为insert undo log和update undo log两种格式，insert操作产生insert undo log,因为insert操作只对本事务可见，别的事务不可见，因此执行后可以删除undo 日志，不需要purge操作。

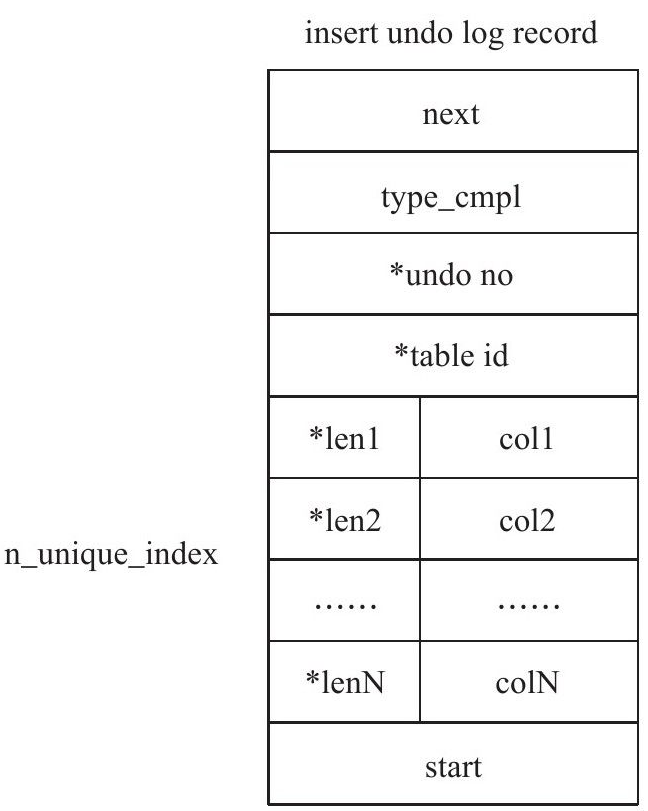

Insert undo log的格式如下图：
*代表为存储的字段进行了压缩，next两个字节，代表下一个undo log的位置，尾部的start两个字节记录的是undo log的开始位置。Type_cmpl一个字节，代表的是undo log的类型。对于insert undo log，它的值总是1。
Undo_no记录的是事务的ID，table_id记录的是undo log所对应的表对象，这两个都是压缩后保存的，接着的部分记录了所有的主键列和值，rollback时，根据这些记录的值，可以定位到具体的记录，删除掉即可。
Update undo log记录的是update和delete操作的undo log。该undo log可能需要提供MVCC机制，因此不能在事务提交时就删除，提交时放入undo log链表，等待purge线程删除。Update undo log的格式如下图：
字段next、 start、undo_no、table_id的含义和insert undo log是一样的，对于type_cmpl，由于update undo log还有分类，可能为以下的值：
• 12 TRX_UNDO_UPD_EXIST 更新non-delete-mark的记录
• 13 TRX_UNDO_UPD_DEL_REC 将delete的记录标记为not delete
• 14 TRX_UNDO_DEL_MARK_REC 将记录标记为delete
Update vector表示update操作导致发生改变的列，每个修改的列信息都记录在undo log中。对于不同的undo log类型，可能还会记录对索引所做的修改。
参考《MySQL技术内幕 -InnoDB存储引擎》整理，如侵权请联系vinin@163.com。
